使用說明

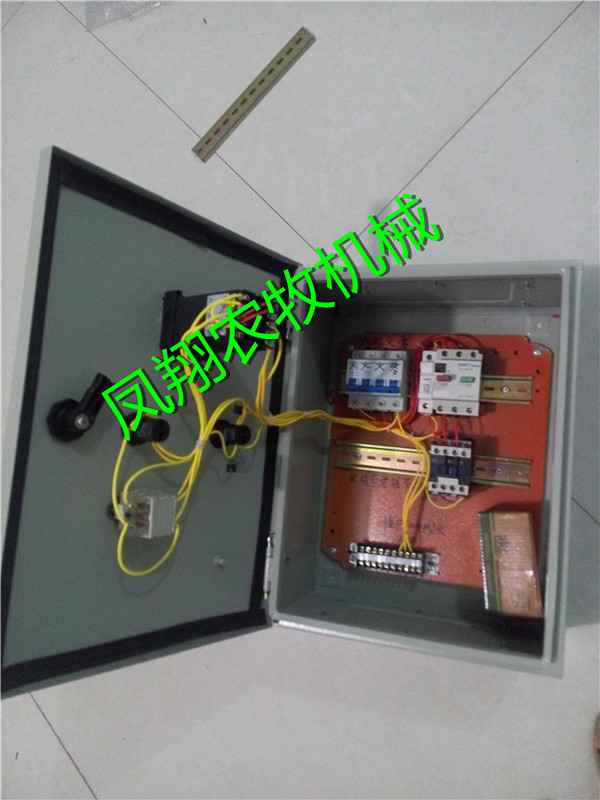

本儀表適用于接PT100溫度探頭，空氣開關前3個端口接火線，后一個端口接零線。

初始數值：

AL1:0000（用于備份控制）

P：0000

OH:0002(用于設置二次啟動的溫差范圍)

SC:0000(用于加減設置溫度探頭的誤差)

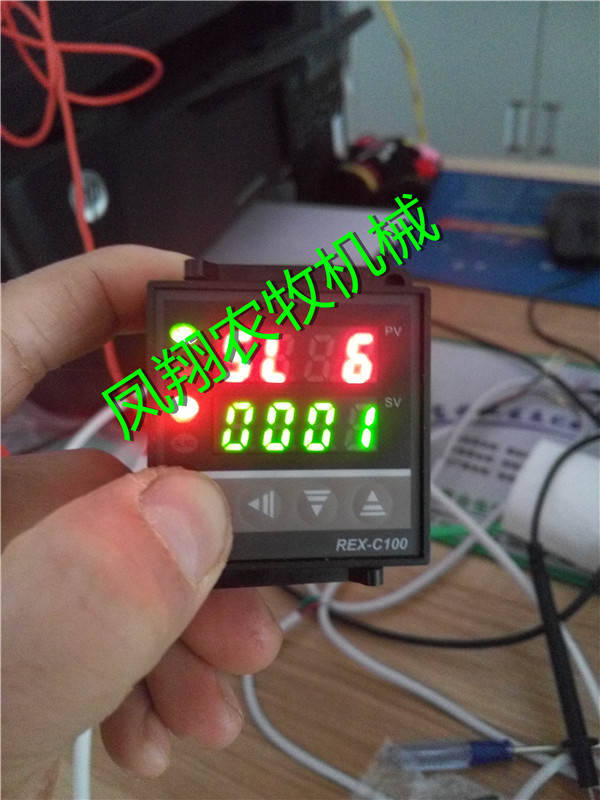

使用方法：按一下SET鍵，儀表下方SV框黃色字體開始閃爍，通過向上或向下的方向按鍵進行數值的加減，通過向左的方向按鍵進行數值移位，用于設置棚內需要的溫度，儀表進行控制工作時候，對應的指示燈同時也會亮和滅。舉例：SV框設置為00030，OH設置為0002，則在棚內溫度達到30度時候停止加熱，儀表OUT1指示燈滅，當溫度降低到30-2=28度時候再次加熱，儀表OUT1指示燈亮。

當設置SV框溫度后，儀表指示燈OUT1能隨著設置的溫度亮與滅，而交流接觸器無動作時候，可以判斷是否為SV控制輸出繼電器損壞，此時可以把SV框設置為0000,長按SET鍵3秒，可以把AL1設置為棚內需要加熱的溫度，利用AL1進行備份控制，指示燈AL1會隨著控制輸出對應亮和滅。
